5J8150 5J8175 3124245 1672319 4214025 8J6070 5J8200 5J8275 5J8300 5J8325 segel 5J8400 5J8375 2892935 1672200 1672317

5J0964 5J8225 5J8275 5J8300 Kit Perbaikan Katup Kontrol 1672300 2892935

5J8150 5J8175 5J8200 5J0964 5J8225 5J8275 5J8300 5J8325 5J8350 5J8400 5J8375 1672300 2892935 1672200 2892848 1672317

5J8350 SEGEL bagian 10, 215, 215B, 215C, 215D, 225, 225D, 245, 245B, 5230, 641, 641B, 651E, 657, 657B, 657E, 666, 769, 824G, 8A, 8S , 8U, 931B, 966G , 972G, 972G II, 980C, 980F, 980F II, 980G, 983, 983B, 988B, 988F II, 992...

5J8325 SEGEL bagian 10, 215, 225, 225D, 227, 229, 229D, 651, 651B, 651E, 657B, 657E, 666, 836, 8D, 950B, 950B/950E, 950F, 950F II, 95 0G, 950G II, 960F , 962G, 966D, 966F, 966F II, 966G, 966G II, 970F, 972G, 972G II, 973, ...

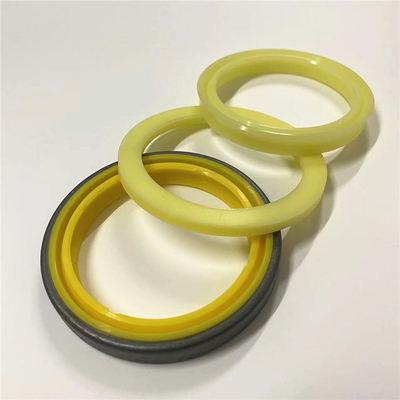

5J8300 SEAL-U-CUP bagian 215C, 215D, 225, 235, 235C, 345B II, 345B L, 446, 578, 589, 5S, 623E, 631D, 631E, 633E, 637E, 641B, 7A, 826G, 8D, 950 , 950B, 950B/950E, 950F, 950F II, 950G, 953, 960F, 962G, 980, 980B, 980C, 980F, 980...

5J8238 SEAL-U-CUP bagian 225, 428B, 769, 769C, 772, 777, 941, 951B

5J8375 SEGEL bagian 215, 225, 225D, 227, 229, 229D, 963, 980G, D11N, D11R

5J8400 SEGEL bagian 10S, 225, 227, 229D, 231D, 235, 235C, 578, 621, 621B, 621E, 627B, 627E, 988B, 988F, 988F II, 992C, 992D, D10, D10N, D11N, D11R, D9L, R1700II, R1700G

Pengganti Untuk 8C9125 - SEAL ASSEM 1672200 5J3616 Cocok (Cocok)
Amhillras Penggantian Untuk 8C9125 - SEAL ASSEM 1672200 5J3616 Cocok (Cocok)

Ilustrasi 1 g03120939
(Pelindung sabuk dilepas untuk visibilitas)
Tampilan sabuk dan penegang sabuk di bagian depan mesin
(1) Pemeriksaan Sabuk Mesin Pengencang Sabuk
Periksa sabuk terhadap keausan dan keretakan.Ganti sabuk jika sabuk tidak dalam kondisi baik.Periksa tegangan sabuk sesuai dengan informasi dalam Panduan Spesifikasi, "Bagan Ketegangan Sabuk".Selip sabuk yang longgar dapat mengurangi efisiensi komponen yang digerakkan.Getaran sabuk yang longgar dapat menyebabkan keausan yang tidak perlu pada komponen berikut:
Sabuk
Katrol
Penggantian Bearing
Lepaskan pelindung sabuk.
Ilustrasi 2 g03123244
Pemasangan belt tensioner tipikal
(2) Lubang persegi untuk ratchet
Masukkan ratchet dengan drive persegi ke dalam lubang persegi yang dimasukkan ke dalam penegang untuk sabuk.
Putar tensioner berlawanan arah jarum jam untuk meredakan ketegangan pada sabuk.Lepaskan ikat pinggang.
Pasang sabuk baru dengan benar, seperti yang ditunjukkan.Pastikan sabuk terpasang sepenuhnya pada katrol.Ketegangan yang benar akan diterapkan secara otomatis saat ratchet dilepas.
pasang pelindung sabuk.Menyesuaikan Sabuk Penggerak Kipas
Catatan: Sebelum melakukan pengencangan, periksa batang berulir untuk mencari pelumas.Bagian berulir harus dilumasi. Catatan: Untuk tegangan yang benar, ikuti petunjuk pada gambar OEM untuk radiator tertentu.Jarak dan gaya defleksi akan dicantumkan.Jika gaya diberikan dalam Newton (N), maka ubah menjadi kgf dengan membaginya dengan 9,81.
Hapus penjaga katrol.
Longgarkan keempat pengencang pada sistem pemalas.
Menggunakan alat penegang sabuk, atur penanda yang lebih rendah pada jarak defleksi yang diperlukan pada skala yang lebih rendah.Atur cincin penanda atas ke tepi tabung atas.
Tempatkan alat penegang sabuk di bagian atas sabuk di tengah bentang.Terapkan gaya pada sudut kanan ke sabuk.Terapkan kekuatan yang cukup untuk membelokkan sabuk ke titik di mana cincin penanda sejajar dengan bagian atas sabuk yang berdekatan.
Sesuaikan tegangan sampai alat tegangan sabuk bergerak kira-kira 8,5 kgf.
Untuk menyetel tegangan, setel mur pengunci batang penyetel berulir.
Putar mur searah jarum jam untuk mempersingkat batang dan menambah ketegangan sabuk.Putar mur berlawanan arah jarum jam untuk memperpanjang batang dan mengurangi ketegangan sabuk.Catatan: Jangan terlalu mengencangkan ikat pinggang.
Kencangkan keempat pengencang pada sistem pemalas.Eratkan pengencang hingga 210 N·m (155 lb·ft).
Pasang pelindung katrol.
Jalankan mesin selama 20 menit.Periksa kembali ketegangan sabuk.
