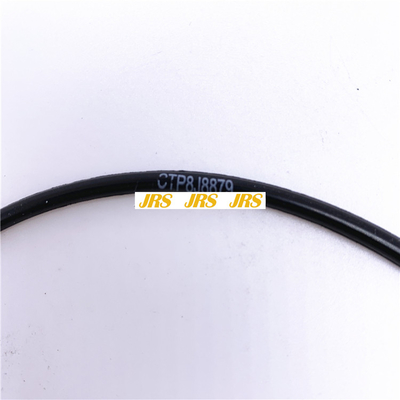

8J8879 ORING BACK UP KARET HITAM NBR70 90 untuk Segel Silinder Hidrolik loader

8J8879 Segel Cincin O

8J8879 ORING BACK UP KARET HITAM NBR70 90 untuk Segel Silinder Hidrolik loader

TRANSMISI AG TA22-M4WD
PAVER ASPAL AP-650B AP-900B BG-225C BG-245C
BACKHOE LOADER 450E 450F
WHEEL LOADER KOMPAK 910
PENGGALI 322C 322C FM 324D 324D FM 324D FM LL 324D L 324D LN 324E 324E L 324E LN 325C 325C FM 325D 325D FM 325D FM LL 325D L 325D MH 326D L LCR 328D 329D 329D L 329D LN 329E 329E L 329E LN M325D L MH M325D MH
MESIN GENSET 3512 3516
MESIN INDUSTRI 3512 3516
LOGGER 322C
MESIN LAUT 3512 3516
EXCAVATOR PERTAMBANGAN 5230 5230B
UNIT DAYA HYD BERGERAK 324D LN 325C 325D 325D L 329D L 329E
MIXER RECLAIMER RM-350B
RECLAIMER JALAN
MIXER STABILIZER SM-350
TRACK FELLER BUNCHER 1090 1190 1190T 1290T 1390 2290 2390 2391 2491 2590 511 521 521B 522 522B 532 541 541 2 551 552 552 2 TK1051 TK711 TK721 TK722 TK732 TK741 TK751 TK752
TRACK LOADER 973C
TRACK SKIDDER D4HTSK II D4HTSK III D5HTSK II
TRAKTOR JENIS TRACK D4H D4H XL D5H D5H ​​XL D7G D8L D8N D8R D9R
TRAKTOR 776 776C 776D
TRUK 777 777B 777D 777F 777G 797 797B 797F
MESIN KENDARAAN 3512
KOMPAKTOR VIBRASI CS-533C CS-563C CS-573C CS-583C
PEMUAT RODA 993K 994 994D 994F 994H
EXCAVATOR BERRODA M325C MH

Ilustrasi 1 g01090281 (1) Roda gigi penggerak pompa air
Ilustrasi 2 g00537659
Stub shaft untuk cluster gear
(2) Roda gigi cluster Terapkan 9S-3263 Thread Lock Compound ke lima baut untuk stub shaft.Kencangkan kelima baut untuk stub shaft dengan urutan sebagai berikut.Lihat Ilustrasi 2 untuk penomoran baut.... 1, 3, 4, 5, 2, 1, 2, 3, 4, 5, 1Terapkan 9S-3263 Thread Lock Compound ke empat baut yang mengencangkan roda gigi cluster ke poros stub.Kencangkan keempat baut yang mengencangkan cluster gear ke stub shaft dengan torsi sebagai berikut.... 30 7 N·m (22 5 lb·ft)
Ilustrasi 3 g01248404
(3) Gigi poros bubungan
(12) Baut penahan camshaft
(13) Segel
(14) Baut roda gigi camshaft
Ilustrasi 4 g00593987
Urutan torsi untuk roda gigi camshaft
