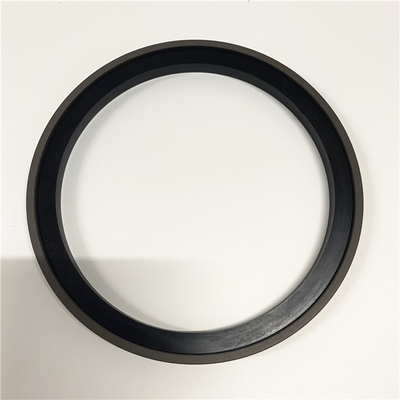

SPGA SPG 1U3998 6J0793 6J5213 5J7010 5J7013 5J5402 5J7854 5J5559 5J5020 untuk Loader Segel Silinder Hidrolik

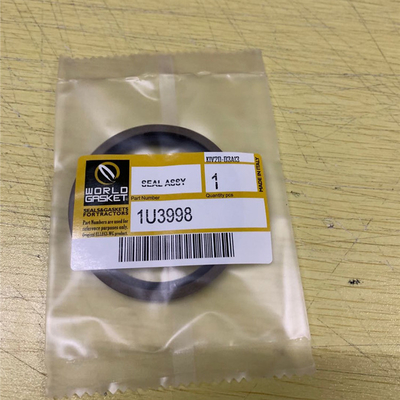

1U3998 SEAL SEBAGAI bagian 120G, 120H, 120H ES, 120H NA, 120K, 120K 2, 12G, 12H, 12H ES, 12H NA, 12K, 130G, 135H, 135H NA, 140G, 140H, 140H ES, 140H NA , 140K, 140K 2, 143H, 160G, 160H, 160H ES, 160H NA, 160K, 163H, 163H NA, 231... SEGEL
Nomor alternatif (kode silang):
CA1U3998
1U-3998
1U3998
Model peralatan yang kompatibel: 1U3998:
EXCAVATOR 231D 235D
MOTOR GRDER 120G 120H 120H ES 120H NA 120K 120K 2 12G 12H 12H ES 12H NA 12K 130G 135H 135H NA 140G 140H 140H ES 140H NA 140K 140K 2 143H 160G 160H 160H ES 160H TA 160K 163H 163H TA
TRACK LOADER 973
CT6J0793 : SEAL - PISTON UNTUK
BARANG KHUSUS ||Semua barang baru & dibangun kembali dilengkapi dengan garansi 1 tahun.||SEAL - PISTON UNTUK FORKLIFT.EGORY : BAGIAN FORKLIFT - ERPILLER/TOWMOTOR.ITEM INI JUGA DAPAT DITEMUKAN DI BAWAH NOMOR BAGIAN BERIKUT: 6J0793, CT 6J0793, /TOWMOTOR6J0793, /TOWMOTOR 6J0793, 6J0793
Ilustrasi 1 g02996037
Tabel 1
Spesifikasi 315-5137 Auxiliary Sea Water Pump Gp
Item Qty Bagian Spesifikasi Keterangan
1 1 8N-8464 Perumahan Sebagai Bore Bushing 8M-9321 setelah perakitan adalah 54,122 0,025 mm (2,1308 0,0010 inci).
Selama perakitan, bilas permukaan busing hingga −0,25 hingga 0,00 mm (−0,010 hingga 0,000 inci).
2 1 7J-0204 Segel O-Ring Ringan, lumasi lubang bor dengan oli mesin, gliserin, atau air bersih.
3 1 9M-3786 Segel O-Ring Ringan, lumasi lubang bor dengan oli mesin, gliserin, atau air bersih.
4 1 3F-1358 Drain Plug Torsi ke 35 5 N·m (26 4 lb·ft).
5 1 8T-6764 Pipa Plug Torsi ke 14 2 N·m (124 18 lb in).
6 1 7N-4758 Ketebalan Thrust Washer adalah 8,5 mm (0,33 inci)
7 1 3H-5844 Torsi Baut ke 38 4 N·m (28 3 lb·ft).
Sebelum perakitan, lumasi permukaan dan benang mesin cuci dengan 4C-5592 Anti-Seize Compound.
Tidak ada anti-seize yang diperbolehkan di muka impeller.
8 1 8C-5236 Lip Type Seal Jangan melumasi bibir sealing.
9 1 315-5136 Poros As Diameter poros untuk impeler adalah 16,96 mm (0,668 inci).
Lebar alur poros untuk washer dorong adalah 8,75 0,50 mm (0,344 0,020 inci).
10 1 262-4378 Water Pump Seal As Gunakan prosedur berikut untuk memasang seal group.
1. Selama perakitan gunakan air bersih atau pelumas P80..
2. Gunakan alat Instalasi dan tekanan tangan untuk perakitan.
3. Tempatkan cincin keramik dan segel karet ke dalam rumahan dengan permukaan cincin yang dipoles ke arah kelompok segel karbon..
4. Lepaskan pegas dari rakitan seal.
5. Gunakan alat Instalasi dan tekanan tangan untuk menekan rakitan segel pada poros sampai permukaan segel membuat kontak menjadi ringan.
6. Pasang pegas.
