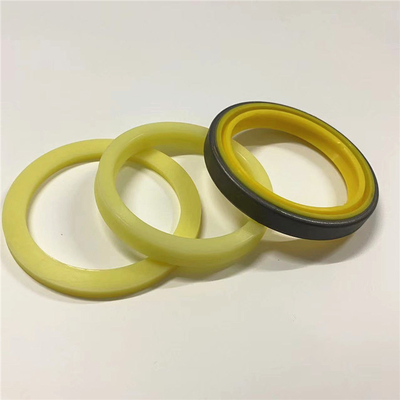

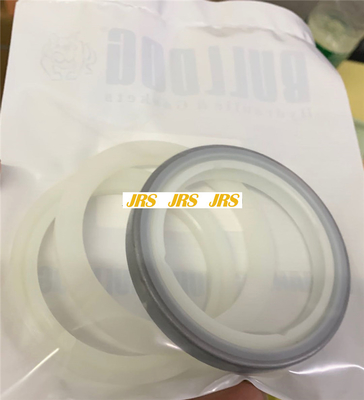

Kit Segel Pemutus 4J3515
4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220
1K6982 SEGEL bagian 12E, 140B, 14G, 16, 16G, 215, 215B, 227, 245, 245B, 44, 5S, 613, 613C, 615, 621, 621B, 621E, 623, 623B, 623E, 6 27B, 627E, 630B , 631C, 633, 633C, 633D, 637D, 637E, 639D, 651, 666, 6A, 6S, 776, 785
Model peralatan yang kompatibel: 1K6982:
BULLDOZER 5S 6A 6S 7A 814S 824S 8A 9A
EXCAVATOR 215 215B 245 245B
KONTROL HIDROLIK 44
TOOLCARRIER TERPADU IT18 IT18B IT28 IT28B
KOMPAKTOR TPA 826C
PENCATAT 227
MOTOR GRADER 12E 140B 14G 16 16G
RIPPER 951 977
TRACK LOADER 943 953 955C 955H 955K 955L 973 977D 977H 977K 983
TRAKTOR TIPE TRACK D4E D5B D5H D6D D6E D6E SR D6H D7F D7G D7H D9G
TRUK 785
GEROBAK 776
DOZER RODA 814B 824C 834B
WHEEL LOADER 916 926 936 950 966C 980 980B 988 992 G926 G936
Pengikis RODA 613 613C 615 621 621B 621E 623B 627B 630B 633 633D 639D
TRAKTOR RODA 621B 621E 623 623E 627B 627E 631C 633C 637D 637E 651 666
Mesin ini memiliki sistem pendingin tipe tekanan yang dilengkapi dengan saluran shunt (9). Sistem pendingin tipe tekanan menawarkan dua keunggulan:
Sistem pendingin dapat beroperasi dengan aman pada suhu yang lebih tinggi dari titik didih normal air.
Sistem pendingin mencegah kavitasi pada pompa air. Kavitasi adalah pembentukan tiba-tiba gelembung tekanan rendah dalam cairan oleh gaya mekanis.Pembentukan kantong udara atau uap lebih sulit dalam sistem pendingin tipe tekanan. Garis shunt (9) mencegah kavitasi oleh pompa air.Saluran shunt (9) menyediakan aliran cairan pendingin yang konstan ke pompa air. Catatan: Pada sistem aftercooler udara-ke-udara, campuran cairan pendingin dengan antibeku berbahan dasar etilen glikol minimal 30 persen harus digunakan untuk kinerja pompa air yang efisien.Campuran ini menjaga kisaran suhu kavitasi cairan pendingin cukup tinggi untuk kinerja yang efisien.Lihat Manual Pengoperasian dan Perawatan, "Kapasitas dan Rekomendasi Isi Ulang" untuk informasi lebih lanjut tentang campuran cairan pendingin yang direkomendasikan.
Ilustrasi 1 g01123296
(1) Kepala silinder
(2) Rumah pengatur suhu air
(3) Tangki ekspansi
(4) Selang pintas
(5) Blok silinder
(6) Pendingin oli
(7) Pompa air
(8) Radiator
(9) Saluran shunt Pompa air (7) terletak di sisi kanan blok silinder.Pompa air digerakkan oleh sabuk yang ditenagai oleh katrol poros engkol.Pendingin dapat masuk ke pompa air di tiga tempat:
Inlet di bagian bawah pompa air
Selang bypass (4) yang dipasang di bagian atas pompa air
Saluran shunt yang terletak di bagian atas pompa air Pendingin dari bagian bawah radiator ditarik ke saluran masuk bagian bawah pompa dengan putaran impeler.Pendingin keluar dari bagian belakang pompa langsung ke rongga pendingin oli blok. Semua cairan pendingin melewati inti pendingin oli dan cairan pendingin memasuki manifold air internal blok silinder.Manifold menyebarkan cairan pendingin ke jaket air di sekitar dinding silinder.
Ilustrasi 2 g01123308
Ilustrasi 3 g01121591
(7) Pompa air
(10) Lewati saluran masuk
Ilustrasi 4 g01123344
Perumahan pengatur suhu air tunggal
(1) Kepala silinder
(2) Rumah pengatur suhu air
(4) Selang pintas
(11) Pengatur suhu air
Ilustrasi 5 g01123311
Housing pengatur suhu air ganda
(2) Rumah pengatur suhu air
(4) Selang pintas
(11) Pengatur suhu air Dari blok silinder, cairan pendingin mengalir ke saluran di kepala silinder.Bagian-bagian mengirimkan aliran di sekitar selongsong injektor unit dan saluran masuk dan saluran pembuangan.Pendingin sekarang memasuki rumah pengatur suhu air (2) di sisi kanan depan kepala silinder. Pengatur suhu air (11) mengontrol arah aliran.Ketika suhu cairan pendingin di bawah suhu operasi normal, pengatur suhu air ditutup.Pendingin diarahkan melalui selang bypass (4) dan masuk ke saluran masuk atas pompa air.Saat suhu cairan pendingin mencapai suhu operasi normal, pengatur suhu air (11) terbuka.Saat pengatur suhu air terbuka, bypass ditutup.Sebagian besar cairan pendingin melewati saluran masuk pintas (10) ke radiator untuk pendinginan.Sisanya mengalir melalui selang bypass (4) dan masuk ke pompa air.Catatan: Sistem pendingin mungkin berisi satu atau
