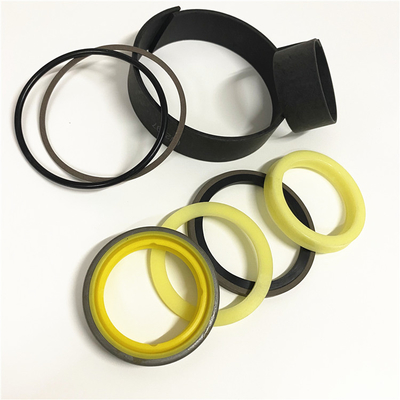

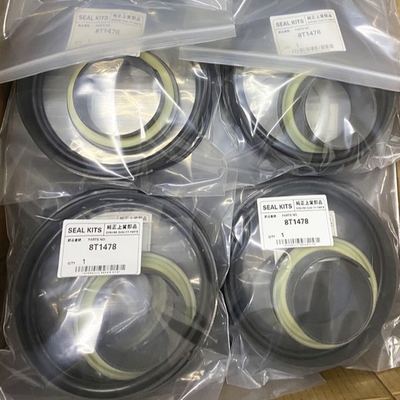

8T1379 8T1478 7X2710 Kit Segel Minyak Hidraulik 1895371 2281779 525257 8T1478 BD525257 Untuk

8T1379 8T1478 7X2710 KIT Segel 1895371 2281779 525257 8T1478 BD525257 untuk

7X2710 - KIT-Seal 1895371 2281779 525257 8T1478 BD525257 untuk ()

(1) Diameter poros ... 1.5005 .0005 in.(38.113 0.013 mm)(2) Pasang segel dengan bibir ke arah luar.(3) Diameter poros ... 1.1806 .0003 in.(29.987 0.008 mm)(4 ) Torsi untuk baut ... 32 5 lb.ft.(4,4 0,7 mkg)(5) Torsi untuk mur pada baut yang menahan kipas ... 75 10 lb.ft.(10,4 1,4 mkg)(6) Torsi untuk mur . .. 75 10 lb.ft.(10,4 1,4 mkg)(7) Torsi untuk baut ... 18 5 lb.ft.(2,5 0,7 mkg)(8) Diameter poros ... 1,252 hingga 1,253 in.(31,80 hingga 31,83 mm)(9) Diameter poros ... 1,1803 hingga 1,1808 in.(29,980 hingga 29,992 mm)(10) Diameter poros ... 1,500 hingga 1,501 in.(38,10 hingga 38,13 mm)(11) Torsi untuk baut . .. 18 5 lb.ft.(2,5 0,7 mkg)(12) Torsi untuk baut ... 32 5 lb.ft.(4,4 0,7 mkg)

Semua Genset yang Dilengkapi Panel Kontrol EMCP II Jangan melakukan prosedur apa pun yang diuraikan dalam Instruksi Khusus ini sampai Anda membaca dan memahami informasi ini. Referensi: Manual Servis "Panel Kontrol Modular Elektronik II (EMCP II)", SENR5809, untuk Mesin MUI. Manual Servis "Panel Kontrol Modular Elektronik II (EMCP II) Untuk Mesin yang Dikendalikan Secara Elektronik", SENR5827, untuk Mesin PEEC. Manual Servis "Panel Kontrol Modular Elektronik II (EMCP II) Untuk Mesin Injektor Unit Elektronik (EUI)", SENR5398.Panduan Servis "Programmable Relay Control Module (PRCM)", SENR6588.Panduan Pemilik "Modul Komunikasi Pelanggan Untuk Panel Kontrol Modular Elektronik II (EMCP II)", SEBBU6874.Panduan Servis "Panel Kontrol Modular Elektronik II+ (EMCP II+) Untuk Mesin MUI", SENR5832 .Panduan Servis "Panel Kontrol Modular Elektronik II+ (EMCP II+) Untuk Mesin PEEC", RENR1254.Alat yang Direkomendasikan
Bagian yang Diperlukan
Perkenalan
Instruksi Khusus ini memberikan informasi tentang peralatan dan prosedur yang diperlukan untuk berhasil memutakhirkan menjadi Panel Kontrol Modular Elektronik II+ (EMCP II+) baru dari Genset yang dilengkapi EMCP II yang sudah ada.
Ilustrasi 1. Fungsi Komponen Sistem EMCP II+ Pada Panel Instrumen:
(1) Kontrol genset + (GSC+).(2) Sakelar pengatur (GS) [opsional] atau potensiometer kecepatan (SP) [opsional].(3) Sakelar alat bantu start (SAS) [opsional].(4) Sakelar kontrol mesin (ECS).(5) Modul alarm (ALM) [opsional].(6) Modul alarm khusus (CAM) [opsional] atau modul lampu sinkronisasi (SLM) [opsional].(7) Sakelar lampu panel (PLS) [opsional].(8) Tombol tekan berhenti darurat (ESPB).(9) Tegangan menyesuaikan rheostat (VAR).
Ilustrasi 2: Fungsi Komponen Sistem EMCP II+ Pada Interior Panel Instrumen Dan Sub Panel Panel Instrumen:
Panel Instrumen (Tampak Atas Dengan Pintu Terbuka).(1) Kontrol genset + (GSC+).(2) Sakelar pengatur (GS) [opsional] atau potensiometer kecepatan (SP) [opsional].(3) Sakelar alat bantu start (SAS) [opsional].(4) Sakelar kontrol mesin (ECS).(5) Modul alarm (ALM) [opsional].(6) Modul alarm khusus (CAM) [opsional] atau modul lampu sinkronisasi (SLM) [opsional].(7) Sakelar lampu panel (PLS) [opsional].(8) Tombol tekan berhenti darurat (ESPB).(9) Tegangan menyesuaikan rheostat (VAR).(10) Modul relai (RM) [bagian dari GSC+].
Sub Panel (Tampak Depan).(11) Jalur terminal bantu (AUX).(12) Gubernur elektronik (EG) [opsional].(13) Kotak trafo AC + (ATB+).(14) Fuel control timer module (FCTM) [ETS only].(15) Pemutus sirkuit 2 (CB2).(16) Relai level Kilowatt (KWR).(17) Relai kegagalan mesin (ENFR) [opsional].(18) Relai bantu (AUXREL) [opsional].(19) Memulai sakelar magnet motor 1 (SMMS1).(20) Sakelar magnetik motor starter 2 (SMMS2) [opsional].(21) Sekring 11 (F11).(22) Relai budak (SR) [hanya ETR].(23) Pentanahan pasca tegangan tinggi (GPHI).(24) Relai kontrol bahan bakar darurat (EFCR) [khusus ETS] atau relai kontrol bahan bakar tambahan (AFCR).(25) Sekring 16 (F16).(26) Fuse 12 (F12).Prosedur
1. Nyalakan mesin genset sebelum memulai prosedur pemutakhiran.Verifikasi bahwa semua sistem beroperasi.Perbaiki setiap kesalahan yang dicatat sebelum konversi.2.Matikan genset.Rekam semua informasi titik setel untuk pemrograman ulang Kontrol Genset EMCP II+, termasuk pembacaan meteran jam saat ini.Putuskan sambungan sistem baterai dengan mematikan sakelar pemutus baterai atau melepas kabel arde dari terminal negatif baterai.
Ilustrasi 3. Kotak Trafo AC + (ATB+) (Tampak Depan): (a) H21.(B)
