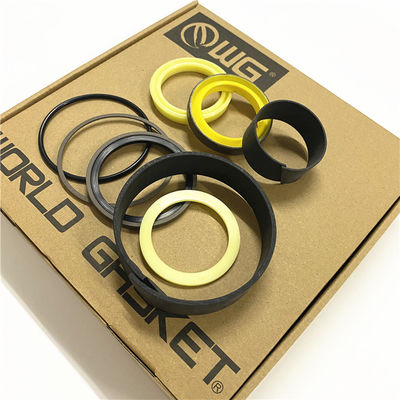

3769017 Kit Segel Silinder Hidraulik 7X2825 8T6892 8T6390 3769017 2275350

3769017 KIT SEGEL 7X2825 8T6892 8T6390 3769017 2275350

1 Segel Hidraulik Pengganti Kit 7X2825 Kompatibel dengan 8T6892, 8T6390, 3769017, 2275350 |#AA84DL
GVII Anda Membeli 1 Kit Segel Hidraulik Pengganti 7X2825 Kompatibel Dengan 8T6892, 8T6390, 3769017, 2275350 ||100% baru dan berkualitas tinggi ||Satu Penggantian Baru Sesuai dengan Kit Segel Silinder Kemudi Toolcarrier Terpadu yang sesuai dengan model berikut: IT38F, Silinder: 1050094 ||Harap Dicatat: Kit Segel Anda akan terlihat berbeda Ganti |Nomor Bagian: 1857025, 3769017, 2275350 ||Batang: 1 3/4" | Lubang: 3"

BACKHOE LOADER 446B
TRAKTOR INDUSTRI HA771 HA871 TK371 TK381
TOOLCARRIER TERPADU IT38F IT38G IT38G II IT38H
MOTOR GRADER 120G 120H 120H ES 120H NA 120K 120K 2 120M 120M 2 12G 12H 12H ES 12H NA 12K 12M 12M 2 12M 3 12M 3 AWD 130G 135H 135H NA 140G 140 H 140H ES 140H NA 140K 140K 2 140M 140M 2 140M 3 140M 3 AWD 143H 160G 160H 160H ES 160H TA 160K 160M 160M 2 160M 3 160M 3 AWD 163H 163H TA
WHEEL FELLER BUNCHER 533 543 HA770 HA870 TK370 TK380
WHEEL LOADER 938F 938G 938G II 938H
RODA SKIDDER 515 518C 525 525B 535B
TRAKTOR RODA627G 637G 657G



Ilustrasi 1 g01065649
Loion dari Katup Kontrol Rem Parkir
Ilustrasi 2 g00103057
Katup Kontrol Rem ParkirKatup kontrol rem parkir terletak di bawah kabin di sisi kiri rangka.Katup kontrol rem parkir mengontrol aliran oli bertekanan ke rem parkir dan dari rem parkir.
Ilustrasi 3 g00103058
(1) Kenop kontrol rem parkir.
Ilustrasi 4 g00103059
Katup Kontrol Rem Parkir Posisi Aktif (2) Port tekanan dari akumulator rem.(3) Batang untuk katup kontrol rem parkir.(4) Musim Semi.(5) Kumparan.(6) Pelabuhan tangki.(7) Kumparan.(8) Port rem parkir.(9) Retainer.(10) Pegas. Saat kenop kontrol rem parkir (1) ditekan, rem parkir berada di posisi lepas.Spool (7) dan retainer (9) bergerak ke kanan.Gerakan ini memampatkan pegas (10) dan oli tekanan dibiarkan mengalir ke port tekanan dari akumulator (2).Oli bertekanan juga mengalir ke rongga di rem parkir. Saat tekanan oli di rongga cukup tinggi untuk menekan pegas di rem parkir, rem terlepas.Tekanan oli ini membuat rem parkir tidak aktif. Untuk mengaktifkan rem parkir, tarik kenop kontrol rem parkir (1).Saat batang (3) ditarik keluar, aliran oli dari akumulator ke rem parkir berhenti.Stem yang bergerak (3) menyebabkan spool (7) bergerak ke kiri.Ini menghentikan pasokan minyak dari akumulator.Oli kemudian dibiarkan mengalir kembali ke tangki oli hidrolik. Hal ini menyebabkan penurunan tekanan oli untuk sistem rem.Saat tekanan oli diturunkan, gaya pegas pada rem parkir lebih besar daripada tekanan oli di rongga rem parkir.Hal ini memungkinkan pegas pada rem parkir mengaktifkan rem parkir.Jika terjadi penurunan tekanan oli pada sistem pengereman selama pengoperasian alat berat, katup kontrol rem parkir mengaktifkan rem parkir secara otomatis.Dengan hilangnya tekanan oli, gaya pegas di rem parkir menggerakkan spool (5) ke kanan.Ini memblokir setiap aliran oli yang biasanya membantu menjaga pegas (10) tetap terkompresi.Hal ini menyebabkan penahan pegas (9), spul (7), dan batang (3) bergerak keluar.
Ilustrasi 5 g00103065
(11) Waspada di dalam.(12) Lampu aksi.(13) Area pesan. Saat tekanan oli untuk rem parkir turun di bawah 6035 515 kPa (875 75 psi), sistem pemantauan memperingatkan operator.Peringatan dalam ruangan (11) dan lampu aksi (12) akan berkedip.Selain itu, alarm tindakan akan berbunyi.Selain itu, area pesan (13) menunjukkan "P BRK ACUM PRESS LO" dan "PARKBK ON". Transmisi kembali ke netral jika transmisi pada kecepatan pertama maju atau mundur kecepatan pertama.
