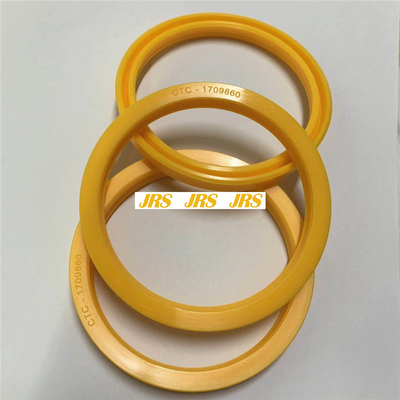

SEAL U CUP CTC 1709860 UNTUK 3046 3054C 3054E 3056E 3066 3116 3126 3176 3306 ROS SEAL

SEAL U CUP CTC 1709860 UNTUK 3046 3054C 3054E 3056E 3066 3116 3126 3176 3306 ROS SEAL

1709860 bagian SEAL-U-CUP 315C, 315D L, 318C, 318D L, 319C, 319D, 319D L, 319D LN, 320B, 320C, 320D, 320D FM, 320D FM RR, 320E, 320E L, 320E L N, 320E LRR , 320E RR, 322C, 323D L, 323D LN, 323D SA, 323E L, 324D L, 325B L, 325C, ... SEGEL

Prosedur instalasi
Jaga agar semua bagian bersih dari kontaminan.Kontaminan dapat menyebabkan keausan yang cepat dan mempersingkat masa pakai komponen.
Ilustrasi 1 g00987512
Pasang camshaft (4) dengan hati-hati di blok silinder.
Ilustrasi 2 g00987503
Saat memasang camshaft, pastikan silinder nomor satu berada di tengah atas langkah kompresi dengan timing bolt terpasang di flywheel.Pengaturan waktu camshaft sangat penting.Tanda timing pada roda gigi penggerak poros bubungan harus sejajar dengan tanda timing pada roda gigi pemalas.Lihat Manual Spesifikasi untuk informasi lebih lanjut.
Pastikan tanda timing pada camshaft drive gear (1), idler gear, dan crankshaft gear sejajar.
Turunkan pengangkat katup ke camshaft.
Pasang pelat penahan camshaft (3) dan baut (2) pada camshaft gear (1).
Pasang penutup depan. Diakhiri Oleh:
Pasang pompa hidrolik injektor unit.Lihat Membongkar dan Merakit, "Unit Injector Hydraulic Pump - Install".
Pasang rocker arm dan pushrod.Lihat Membongkar dan Merakit, "Rocker Shaft and Pushrod - Install".
